mnist数据集手写体识别

发表于

实现手写体 mnist 数据集的识别任务，共分为三个模块文件，分别是描述网络结
构的前向传播过程文件(mnist_forward.py)、描述网络参数优化方法的反向传 播过程文件(mnist_backward.py)、验证模型准确率的测试过程文件 (mnist_test.py)。

前向传播过程（mnist_forward.py）:
在前向传播过程中，需要定义网络模型输入层个数、隐藏层节点数、输出层个数， 定义网络参数 w、偏置 b，定义由输入到输出的神经网络架构。
实现手写体 mnist 数据集的识别任务前向传播过程如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
import tensorflow as tf

INPUT_NODE = 784
OUTPUT_NODE = 10
LAYER1_NODE = 500

def get_weight(shape, regularizer):
w = tf.Variable(tf.truncated_normal(shape,stddev=0.1))
if regularizer != None:
tf.add_to_collection('losses',tf.contrib.layers.l2_regularizer(regularizer)(w))
return  w

def get_bias(shape):
b = tf.Variable(tf.zeros(shape))
return b

def forward(x,regularizer):
w1 = get_weight([INPUT_NODE,LAYER1_NODE],regularizer)
b1 = get_bias([LAYER1_NODE])
y1 = tf.nn.relu(tf.matmul(x,w1) + b1)

w2 = get_weight([LAYER1_NODE,OUTPUT_NODE],regularizer)
b2 = get_bias(OUTPUT_NODE)
y = tf.matmul(y1,w2)+b2
return y

由上述代码可知，在前向传播过程中，规定网络输入结点为 784 个(代表每张输 入图片的像素个数)，隐藏层节点 500 个，输出节点 10 个(表示输出为数字 0-9 的十分类)。由输入层到隐藏层的参数 w1 形状为[784,500]，由隐藏层到输出层 的参数 w2 形状为[500,10]，参数满足截断正态分布，并使用正则化，将每个参数的正则化损失加到总损失中。由输入层到隐藏层的偏置 b1 形状为长度为 500 的一维数组，由隐藏层到输出层的偏置 b2 形状为长度为 10 的一维数组，初始化 值为全 0。前向传播结构第一层为输入 x 与参数 w1 矩阵相乘加上偏置 b1，再经 过 relu 函数，得到隐藏层输出 y1。前向传播结构第二层为隐藏层输出 y1 与参 数 w2 矩阵相乘加上偏置 b2，得到输出 y。由于输出 y 要经过 softmax 函数，使 其符合概率分布，故输出 y 不经过 relu 函数。

反向传播过程（mnist_backward.py）:

反向传播过程实现利用训练数据集对神经网络模型训练，通过降低损失函数值， 实现网络模型参数的优化，从而得到准确率高且泛化能力强的神经网络模型。 实现手写体 mnist 数据集的识别任务反向传播过程如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
# coding:utf-8
import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data
import mnist_forward
import os

BATCH_SIZE = 200
LEARNING_RATE_BASE = 0.1
LEARNING_RATE_DECAY = 0.99
REGULARIZER = 0.0001
STEPS = 50000
MOVING_AVERAGE_DECAY = 0.99
MODEL_SAVE_PATH = "./model/"
MODEL_NAME = 'mnist_model'

def backward(mnist):

x = tf.placeholder(tf.float32,[None,mnist_forward.INPUT_NODE])
y_ = tf.placeholder(tf.float32,[None,mnist_forward.OUTPUT_NODE])
y = mnist_forward.forward(x,REGULARIZER)
global_step = tf.Variable(0,trainable=False)

ce = tf.nn.sparse_softmax_cross_entropy_with_logits(logits=y,labels=tf.argmax(y_,1))
cem = tf.reduce_mean(ce)
loss = cem + tf.add_n(tf.get_collection('losses'))

learning_rate = tf.train.exponential_decay(
LEARNING_RATE_BASE,
global_step,
mnist.train.num_examples / BATCH_SIZE,
LEARNING_RATE_DECAY,
staircase=True
)

train_step = tf.train.GradientDescentOptimizer(learning_rate).minimize(loss,global_step=global_step)

ema = tf.train.ExponentialMovingAverage(MOVING_AVERAGE_DECAY,global_step)
ema_op = ema.apply(tf.trainable_variables())
with tf.control_dependencies([train_step,ema_op]):
train_op = tf.no_op(name='train')

saver = tf.train.Saver()

with tf.Session() as sess:
init_op = tf.global_variables_initializer()
sess.run(init_op)

# 断点续训
ckpt = tf.train.get_checkpoint_state(MODEL_SAVE_PATH)
if ckpt and ckpt.model_checkpoint_path:
saver.restore(sess,ckpt.model_checkpoint_path)


for i in range(STEPS):
xs,ys = mnist.train.next_batch(BATCH_SIZE)
_, loss_value, step = sess.run([train_op,loss,global_step],feed_dict={x:xs,y_:ys})
if i % 1000 == 0:
print ("After %d traning step(s), loss on traning batch is %g." % (step,loss_value))
saver.save(sess,os.path.join(MODEL_SAVE_PATH,MODEL_NAME),global_step=global_step)

def main():
mnist = input_data.read_data_sets("./data",one_hot=True)
backward(mnist)

if __name__ == '__main__':
main()

由上述代码可知，在反向传播过程中，首先引入 tensorflow、input_data、前向 传播 mnist_forward 和 os 模块，定义每轮喂入神经网络的图片数、初始学习率、 学习率衰减率、正则化系数、训练轮数、模型保存路径以及模型保存名称等相关 信息。在反向传播函数 backword 中，首先读入 mnist，用 placeholder 给训练 数据 x 和标签 y_占位，调用 mnist_forward 文件中的前向传播过程 forword()函 数，并设置正则化，计算训练数据集上的预测结果 y，并给当前计算轮数计数器 赋值，设定为不可训练类型。接着，调用包含所有参数正则化损失的损失函数 loss，并设定指数衰减学习率 learning_rate。然后，使用梯度衰减算法对模型 优化，降低损失函数，并定义参数的滑动平均。最后，在 with 结构中，实现所 有参数初始化，每次喂入 batch_size 组(即 200 组)训练数据和对应标签，循 环迭代 steps 轮，并每隔 1000 轮打印出一次损失函数值信息，并将当前会话加 载到指定路径。最后，通过主函数 main()，加载指定路径下的训练数据集，并调 用规定的 backward()函数训练模型。

测试过程文件(mnist_test.py)
当训练完模型后，给神经网络模型输入测试集验证网络的准确性和泛化性。注意， 所用的测试集和训练集是相互独立的。
实现手写体 mnist 数据集的识别任务测试传播过程如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
# coding:utf-8
import time
import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data
import mnist_forward
import mnist_backward
TEST_INTERVAL_SECS = 5

def test(mnist):
with tf.Graph().as_default() as g:
x = tf.placeholder(tf.float32,[None,mnist_forward.INPUT_NODE])
y_ = tf.placeholder(tf.float32,[None,mnist_forward.OUTPUT_NODE])
y = mnist_forward.forward(x,None)

ema = tf.train.ExponentialMovingAverage(mnist_backward.MOVING_AVERAGE_DECAY)
ema_restore = ema.variables_to_restore()
saver = tf.train.Saver(ema_restore)   #被加载时，会被赋值为各自的滑动平均值

correcct_prediction = tf.equal(tf.argmax(y,1),tf.argmax(y_,1))
accuracy = tf.reduce_mean(tf.cast(correcct_prediction,tf.float32))

while True:
with tf.Session() as sess:
ckpt = tf.train.get_checkpoint_state(mnist_backward.MODEL_SAVE_PATH)
if ckpt and ckpt.model_checkpoint_path:
saver.restore(sess,ckpt.model_checkpoint_path)
global_step = ckpt.model_checkpoint_path.split('/')[-1].split('.')[-1]
accuracy_score = sess.run(accuracy,feed_dict={x:mnist.test.images,y_:mnist.test.labels})
print ("After %s training step(s), test accuracy = %g" % (global_step,accuracy_score))
else:
print ("No checkpoint file found")
return
time.sleep(TEST_INTERVAL_SECS)

def main():
mnist = input_data.read_data_sets("./data/",one_hot=True)
test(mnist)

if __name__ == '__main__':
main()

在上述代码中，首先需要引入 time 模块、tensorflow、input_data、前向传播 mnist_forward、反向传播 mnist_backward 模块和 os 模块，并规定程序 5 秒的 循环间隔时间。接着，定义测试函数 test(),读入 mnist 数据集，利用 tf.Graph() 复现之前定义的计算图，利用 placeholder 给训练数据 x 和标签 y_占位，调用 mnist_forward 文件中的前向传播过程 forword()函数，计算训练数据集上的预 测结果 y。接着，实例化具有滑动平均的 saver 对象，从而在会话被加载时模型 中的所有参数被赋值为各自的滑动平均值，增强模型的稳定性，然后计算模型在 测试集上的准确率。在 with 结构中，加载指定路径下的 ckpt，若模型存在，则 加载出模型到当前对话，在测试数据集上进行准确率验证，并打印出当前轮数下 的准确率，若模型不存在，则打印出模型不存在的提示，从而 test()函数完成。 通过主函数 main()，加载指定路径下的测试数据集，并调用规定的 test 函数， 进行模型在测试集上的准确率验证。

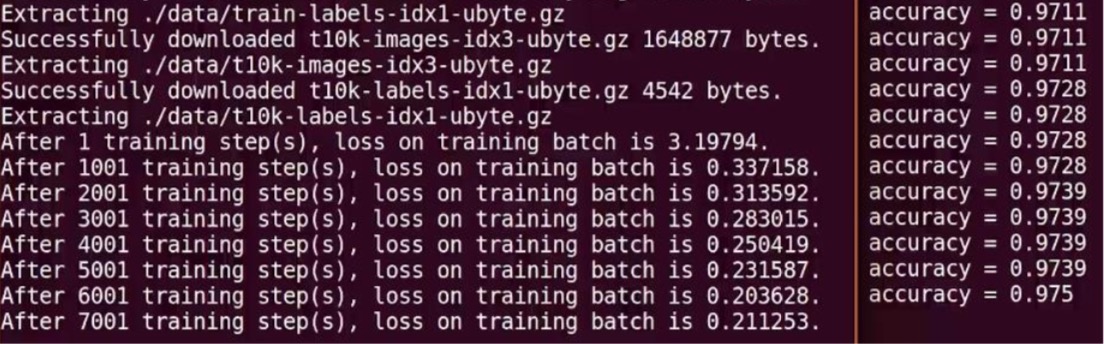

运行以上三个文件，可得到手写体 mnist 数据集的识别任务的运行结果:

从终端显示的运行结果可以看出，随着训练轮数的增加，网络模型的损失函数
值在不断降低，并且在测试集上的准确率在不断提升，有较好的泛化能力。

参考文献：中国大学mooc人工智能实践：tensorflow笔记
